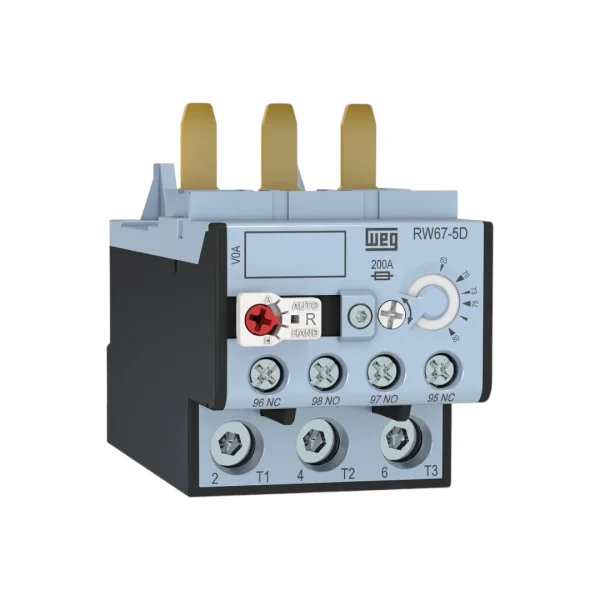

Relé Sobrecarga Térmico WEG AZ RW67-5D3-U063 50-63A

Relé de Sobrecarga Térmico WEG RW

Os relés de sobrecarga WEG RW protegem cargas contra o aquecimento indevido causado por sobrecargas ou falta de fase. Quando temos uma sobrecarga ou uma falta de fase no circuito, ocorre um aumento na corrente do motor. Esta elevação de corrente causa o acionamento do mecanismo de disparo que atuará sobre os contatos auxiliares 95-96 (NF) e 97-98 (NA).

Os contatos auxiliares desligam a carga por meio de um contator. O tempo para o desligamento está relacionado com a corrente de sobrecarga e a corrente ajustada no relé, que se encontra devidamente representada na curva de disparo do relé. Após o desarme, deve-se aguardar o restabelecimento do sistema para que se faça o rearme, que pode ser feito de forma manual ou automática.

Proteção contra curto-circuito
Para a proteção contra curto-circuito deverão ser utilizados fusíveis ou disjuntores.

Sensibilidade contra falta de fase
De acordo com a norma IEC 60947-4-1, quando dois polos do relé possuírem sobrecargas de 15%, e um dos polos zero de corrente, o relé de sobrecarga deverá desarmar/disparar em menos de 2 horas. Para proteção efetiva contra falta de fase deverão ser avaliados produtos específicos para esta função, os quais garantem atuação em poucos segundos.

Tempo de rearme
Os relés de sobrecarga RW necessitam de um determinado tempo para o resfriamento dos bimetálicos após o disparo. Somente após este tempo o relé poderá ser rearmado. Este intervalo de tempo é uma função da curva de disparo e da intensidade da corrente de disparo. Após a atuação do relé por sobrecarga a carga se resfria durante o intervalo de tempo de rearme do relé.

Operação com inversores de frequência
Os relés de sobrecarga RW17, RW27, RW67 e RW117 podem operar com inversores de frequência. Dependendo da frequência de operação do inversor, deverá ser feito um ajuste de corrente maior do que a corrente nominal do motor, em função de correntes parasitas e de efeitos peliculares de corrente.

Aplicações
Os relés de sobrecarga RW foram projetados para a proteção de motores trifásicos e monofásicos em CA, e para motores em CC.

Tecla Reset multifunção
O relé possui um botão de Reset e na mesma tecla 4 funções sendo:

• A - Função somente de rearme automático. A função Stop/Teste não é permitida.
• AUTO - Função de rearme automático e função Stop/Teste.
• HAND - Função de rearme manual e função Stop/Teste.
• H - Função somente de rearme manual. A função Stop/Teste não é permitida.

Relé de sobrecarga térmico para contatores CWB

• Relé de sobrecarga bimetálico com classe 10 de disparo
• Sensibilidade contra falta de fase
• Compensação de temperatura
• Rearme manual ou automático
• Montagem direta aos contatores CWB de até 125 A
• Permitem montagem individual por meio da utilização de acessório
• Tecla multifunção ajustável com as funções: HAND, AUTO, H ou A
• Contatos auxiliares 1NA + 1NF

Nota: Certifique-se sempre de seguir as especificações técnicas recomendadas pelo fabricante.
