Disjuntor Caixa Moldada WEG 800A Tripolar DWP800L-800-3

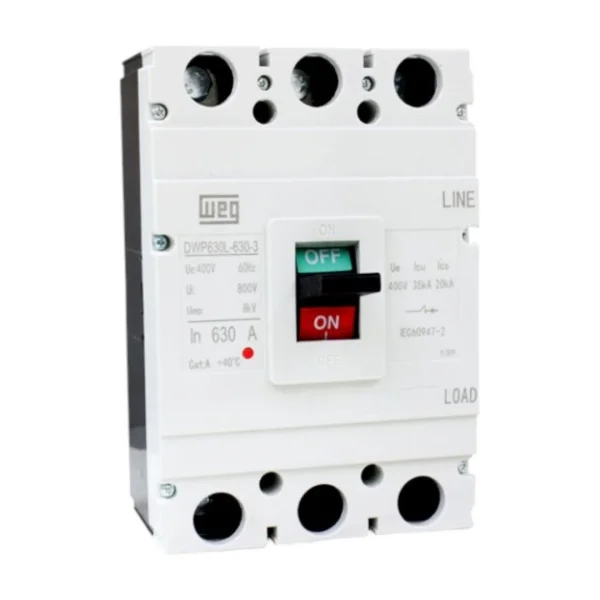

Fotos Ilustrativas

Disjuntor de caixa moldada tripolar 800 50kA (Icu máx.), da marca WEG.

Protege circuitos de distribuição, motores elétricos,geradores, máquinas e equipamentos.

Indicado para aplicação que requer disjuntores com capacidade de interrupção (Icu) superior aos mini disjuntores.

Proporciona proteção termomagnética e a caixa moldada blinda os componentes internos.

Acompanham o disjuntor:

Kit de instalação com parafusos, arruelas e porcas;

Isoladores entre fases para evitar formação de arco elétrico e

Prolongador da manopla de comando.

A montagem é direta no painel elétrico

ESPECIFICAÇÕES TÉCNICAS

Indicação de Uso: Para proteger o circuito contra sobrecarga e curto circuito

Corrente Nominal (In): 800 Ampères

Capacidade de Interrupção (Icu) a 220V CA: 50kA

Capacidade de Interrupção (Icu) a 380/400V CA: 35kA

Número de Polos: 3 polos

Tensão de Operação Nominal (Ue): 400 Volts e Corrente Alternada

Tensão de Isolação Nominal (Ui): 800 Volts

Tensão Nominal de Impulso Suportável (Uimp): 8kV

Temperatura Ambiente de Referência: 40ºC

Frequência: 60 Hertz

Conexões com Barra (largura máxima indicada): 42 mm

Torque de Aperto nos Terminais de Conexão: 28 Nm

Categoria de Utilização: A

Grau de Poluição: 3

Altitude Máxima de Instalação: 2 mil metros

MEDIDAS E MONTAGEM

Altura: 280 mm

Largura: 210 mm

Profundidade: 107 mm

Montagem: Com parafusos, direto na placa de montagem do painel elétrico.

Veja detalhes das medidas nas imagens do produto
